AI科研绘图进阶：SCI论文级别的图表美化与学术可视化提升

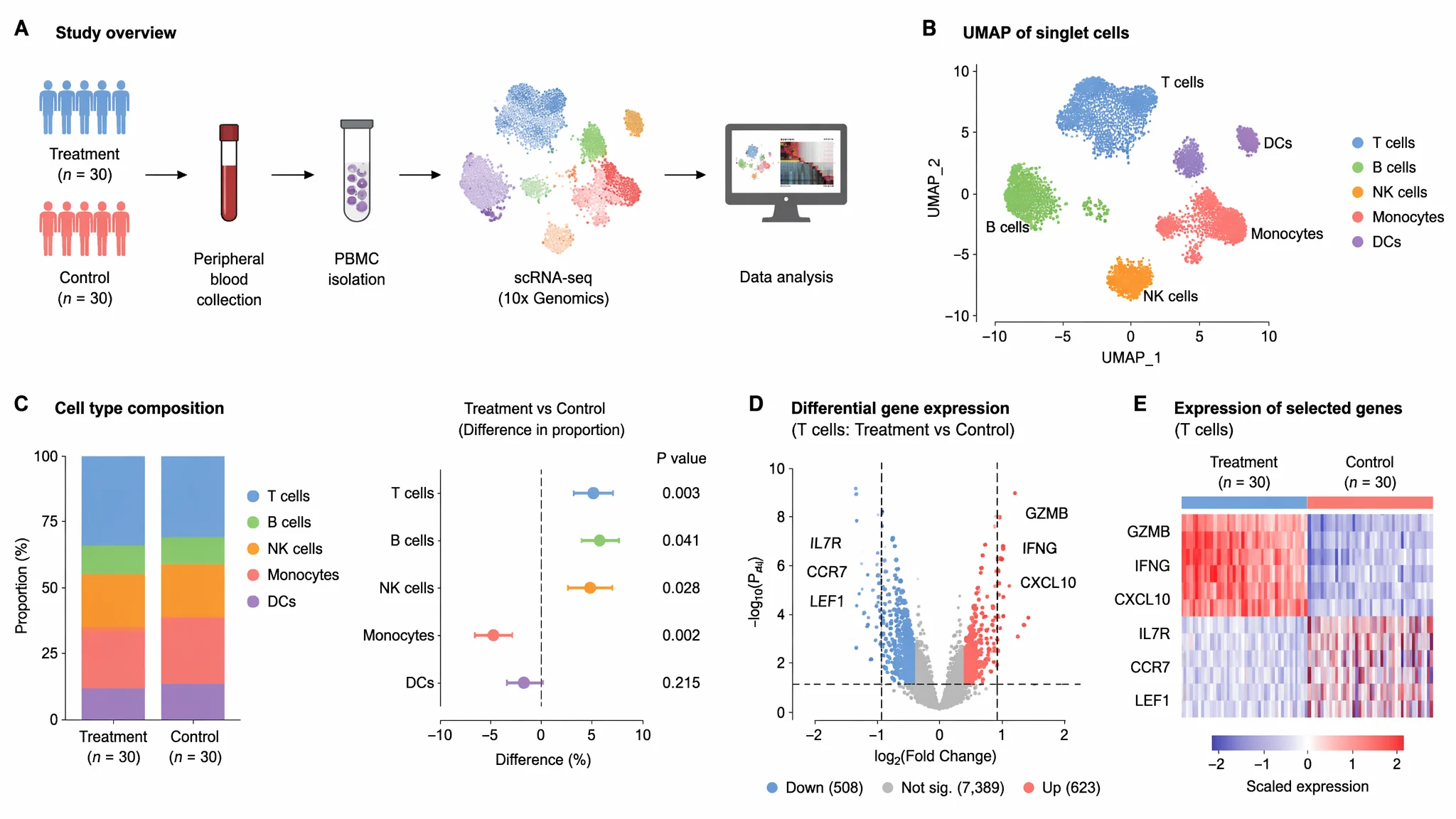

我一个做生物医学的师兄，去年投了一篇Cell Reports被要求大修——审稿意见里有一条我印象特别深："Figure 5的机制示意图缺乏视觉清晰度，建议使用专业的科学绘图工具重新制作。"师兄用PowerPoint画了三天，图还是"看起来像本科生课件"。他来找我帮忙的时候，我让他先别急着画——先把机制里"谁和谁发生关系、在哪里发生、结果是什么"用三句话写清楚。然后我用AI生成了细胞膜、受体蛋白、信号分子、细胞核、下游效应器——五个核心元素的视觉参考图。师兄拿到这些"素材"之后，在BioRender里花了一个下午拼出了一张审稿人最终评价为"excellent visual clarity"的机制图。那张图的研究内容我一个字都不懂——但那张图本身的视觉逻辑清晰到连我都能看明白"A蛋白结合B受体激活C通路最终导致D效应"。这就是科研绘图的核心价值：让不懂你研究的人也能看懂你的图。今天这篇就是针对已经会基础AI绘画、想把技能用在学术上的进阶指南。
科研图表的基本规范——在"审美"之前先把"规则"搞对
科研绘图和艺术创作有一个本质冲突：艺术追求"独特"——科研图追求"可复现"。一张Nature上的机制图之所以"好看"，不是因为它画得艺术——是因为它遵循了一套严格的视觉规范，让信息传递的效率达到了最高。这套规范包括：配色必须兼容色盲读者——红绿搭配是禁忌（约8%的男性读者无法区分），推荐用蓝橙或蓝红搭配。字体必须是所有电脑都有的基础字体——Arial、Helvetica、Times New Roman——不能用你自己安装的"好看字体"，因为编辑部打开你的图时如果没装这个字体会全部乱掉。线条粗细必须有层级——主要通路用2pt实线，次要通路用1pt虚线，抑制关系用扁平箭头（T-bar），促进关系用尖头箭头。
分辨率要求：所有位图图片必须是300dpi（打印级）或至少150dpi（网络版），线条图建议用矢量格式（SVG/EPS/PDF）——矢量图放大不失真。图的尺寸：单栏图宽度通常为8-9cm，双栏图为17-18cm。颜色模式：印刷版用CMYK，网络版用RGB——投稿时查清楚期刊要哪个。这些规范不是"建议"——是"不符合就打回来"的硬性要求。AI不能帮你检查这些——你得自己检查。AI科研绘图基础教程里有一份各主要SCI期刊的图表格式速查表。另外推荐Cell Press的Figure Guidelines和Nature的Figure要求页——官方指南永远是最权威的参考。
AI辅助数据可视化——不是让AI"画图表"，是让AI"美化图表"
一个常见的误解是"让AI根据我的数据直接生成柱状图/折线图"——不要这样做。数据可视化最核心的要求是"数据的准确性"——每一个柱子的高度、每一个点的位置必须精确对应你的实验数据。AI生成的东西在这方面完全不可靠。AI在数据可视化里的正确角色是"美化师"——你用GraphPad Prism/Origin/Matplotlib/R ggplot2做出了数据图之后，AI帮你优化。具体的AI辅助方向有几个：第一，配色优化。把你做的图表截图发给AI（图生图），Prompt写：refine the color scheme of this scientific bar chart, use a colorblind-friendly palette with blue and orange, muted professional tones, white background, data visualization aesthetic, clean minimal grid lines。AI会输出一版配色更专业的图。
第二，风格统一。如果你一篇论文里有四张不同实验的数据图——每个图的配色、字体、线条风格不一致——把四张图拼在一起发给AI，Prompt写：unify the visual style of these four scientific graphs, same font style and size, same color coding for the same treatment groups across all graphs, consistent axis styling, professional journal-ready appearance。第三，背景和装饰元素——数据图周围的"衬底"。比如你的主数据是"药物浓度-细胞存活率"曲线，你可以在周围加一些淡化的"细胞培养皿""药物分子结构"作为视觉上下文——这些装饰元素AI画得很好。关键原则不变：数据本身（柱、线、点）必须是你的原始数据——AI只负责"包装"。AI数据可视化教程里有更多关于"AI辅助但不替代"的具体案例。Flourish是一个优秀的数据可视化工具——它本身不是AI，但配合AI生成的装饰元素使用效果很好。
机制示意图——从"灵魂草图"到"期刊级成品"的AI辅助流程
机制图（Mechanism Diagram）是科研绘图里最难但也是AI最能帮上忙的类型。一个高效的AI辅助机制图工作流分六步。第一步：纸笔草图。在纸上画出机制的骨架——A在细胞膜上、B进入细胞质、C进入细胞核、D导致基因表达变化。这个步骤不能用AI——因为这是"科学逻辑"，只能由你来。第二步：元素生成。把草图里的每一个"视觉对象"拆出来单独用AI生成。"一个嵌入在细胞膜上的G蛋白偶联受体"——Prompt：scientific illustration of a G protein-coupled receptor spanning the cell membrane, seven transmembrane alpha-helix domains shown, extracellular N-terminus and intracellular C-terminus clearly labeled positions, cross-sectional view of lipid bilayer, clean vector illustration style, white background, journal figure quality。以此类推，生成所有元素。
第三步：元素精修。AI生成的元素可能有科学错误——受体画反了、细胞器位置不对、比例失调。用PhotoShop或GIMP的克隆/液化工具手动修正。第四步：排版组合。在矢量软件（Illustrator/Inkscape/BioRender）里把所有元素按草图的逻辑拼起来——画箭头、加标签、标分子名称。第五步：整体美化。把拼好的机制图截图，用AI的图生图做最后的"质感统一"：harmonize this scientific mechanism diagram, ensure consistent line weights throughout, unified color temperature, remove jagged edges on curved lines, smooth anti-aliased rendering, professional Cell journal figure standard。第六步：终审。自己对着审稿人的标准检查——色盲友好？字体标准？箭头方向正确？科学逻辑无误？分辨率够？六步走完，一张从"灵魂草图"到"期刊级成品"的机制图就完成了。AI医学插图绘画教程里有更多面向生物医学领域的专业绘图技巧。
常见问题
AI生成的科研图看起来"太卡通"——怎么让它看起来更专业？
"卡通感"的来源是AI默认的画风偏好——鲜艳的配色、圆润的线条、渐变阴影。去掉卡通感的方法：第一，用"风格锁定词"——clean vector scientific illustration style, no gradients flat design, professional academic journal figure, muted professional color palette, sharp precise lines not cartoon rounded strokes。第二，在负面Prompt里写——no cartoon style, no 3D rendering, no glossy highlights, no playful fonts, no cute faces on cells, no anthropomorphism of molecules。第三，配色用"低饱和度学术色"——“Nature blue (#1f77b4)+ muted red (#d62728) + academic gray (#7f7f7f)”——而不是AI默认的高饱和度赛博配色。
做TOC（Graphical Abstract）时——"一张图讲完整个论文"怎么用AI实现？
TOC图的核心是"视觉叙事"而不是"数据展示"。先不要开AI——先用一句话定义你的"核心信息"：什么变了→因为什么→产生了什么结果。比如"缺氧微环境→HIF-1α积累→VEGF分泌→肿瘤血管异常增生"。然后把这个叙事变成一个"从左到右"或"从上到下"的视觉流：左边画一个缺氧的肿瘤微环境→中间画HIF-1α在细胞核里积累→右边画VEGF从细胞分泌出来→最右边画血管像乱树枝一样生长。用AI分别生成这四个"画面"——然后横向拼接。关键是方向性——整张图要有明确的"阅读方向"，观众从左到右扫过去就能理解故事。TOC图最常见的问题是把所有元素堆在一起没有空间方向——审稿人打开图不知道先看哪里。
能不能在论文Figure的Method部分直接写"此图由AI生成"？用什么措辞？
不同期刊要求不同——但一个相对安全的通用模板："Figure X was created with the assistance of [Tool Name, e.g., Midjourney v6 / Stable Diffusion XL]. The schematic elements were generated using the following prompt(s): [列出主要Prompt]. The AI-generated elements were then manually assembled, labeled, and refined in [BioRender / Adobe Illustrator] by the authors."关键点：明确说清楚AI做了什么（生成元素）和你做了什么（组装+标注+修正）——让编辑和审稿人清楚"人的判断"在最终成品中的决定性作用。不要写"此图由AI生成"——太模糊，可能会引发"作者贡献不足"的质疑。写清楚"AI辅助+人工精修"——这是目前学术界最接受的说法。
师兄的那篇文章最后被接收了。修改稿提交之后他给我发了一条微信："审稿人说新的Figure 5是这篇论文的亮点之一。兄弟，你的AI比我的PowerPoint强一万倍。"我回他："AI没帮你画图——它只是帮你把你脑子里那张'你想画但画不出来'的图变成了你可以修改的起点。"科研绘图最难的不是"画"——是你心里清楚地知道"这张图应该长什么样"。AI不能替你想——但它可以替你把"想"变成"看到"。而"看到"往往是最大的障碍——你一旦看到了一个"接近你想要的样子"的版本，你去精修它的效率是"从零开始画"的十倍。这就是AI在科研绘图里真正的价值：不是替代你，是把"从零到零点八"那段最痛苦的空白给你填上。
