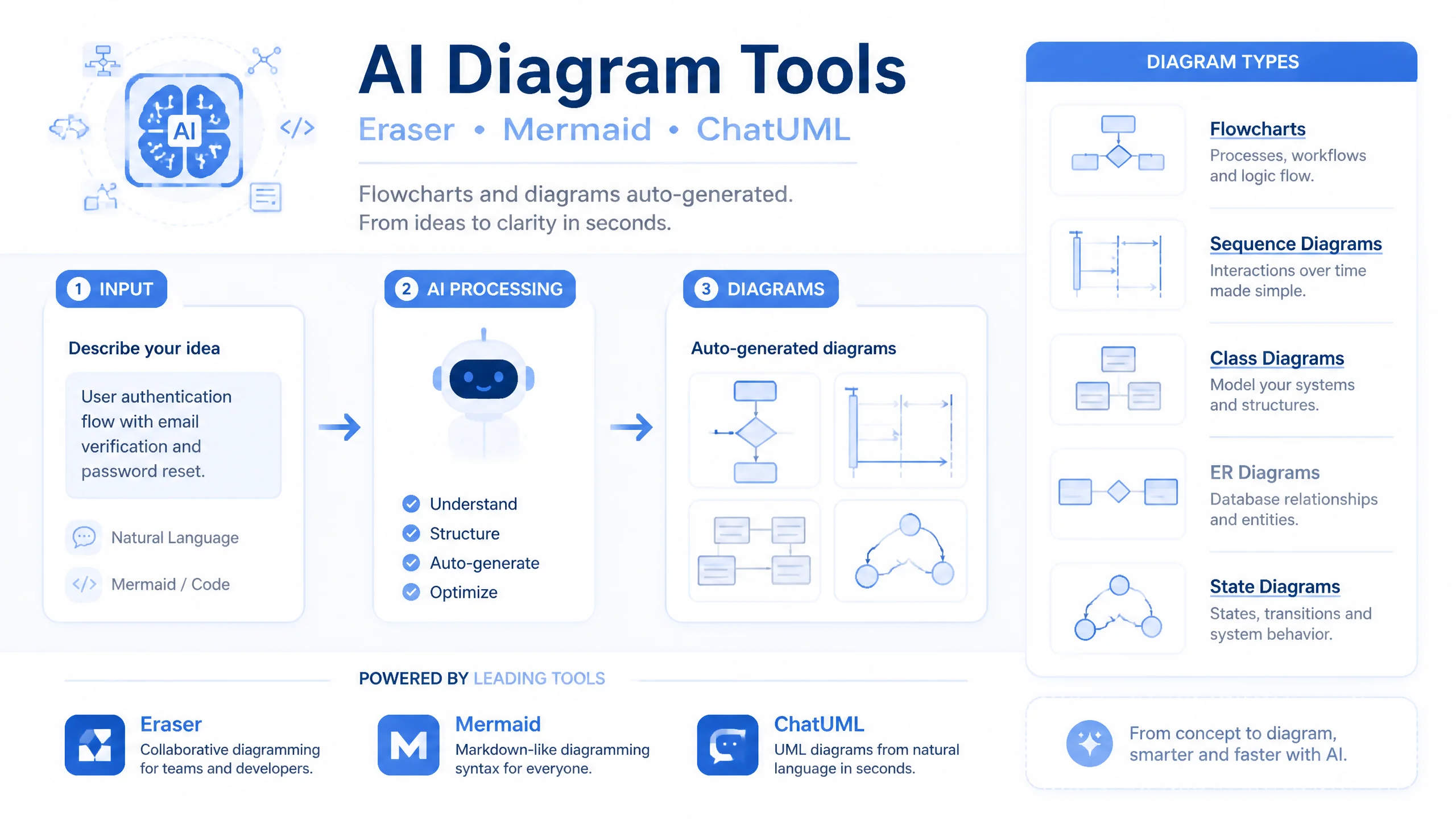

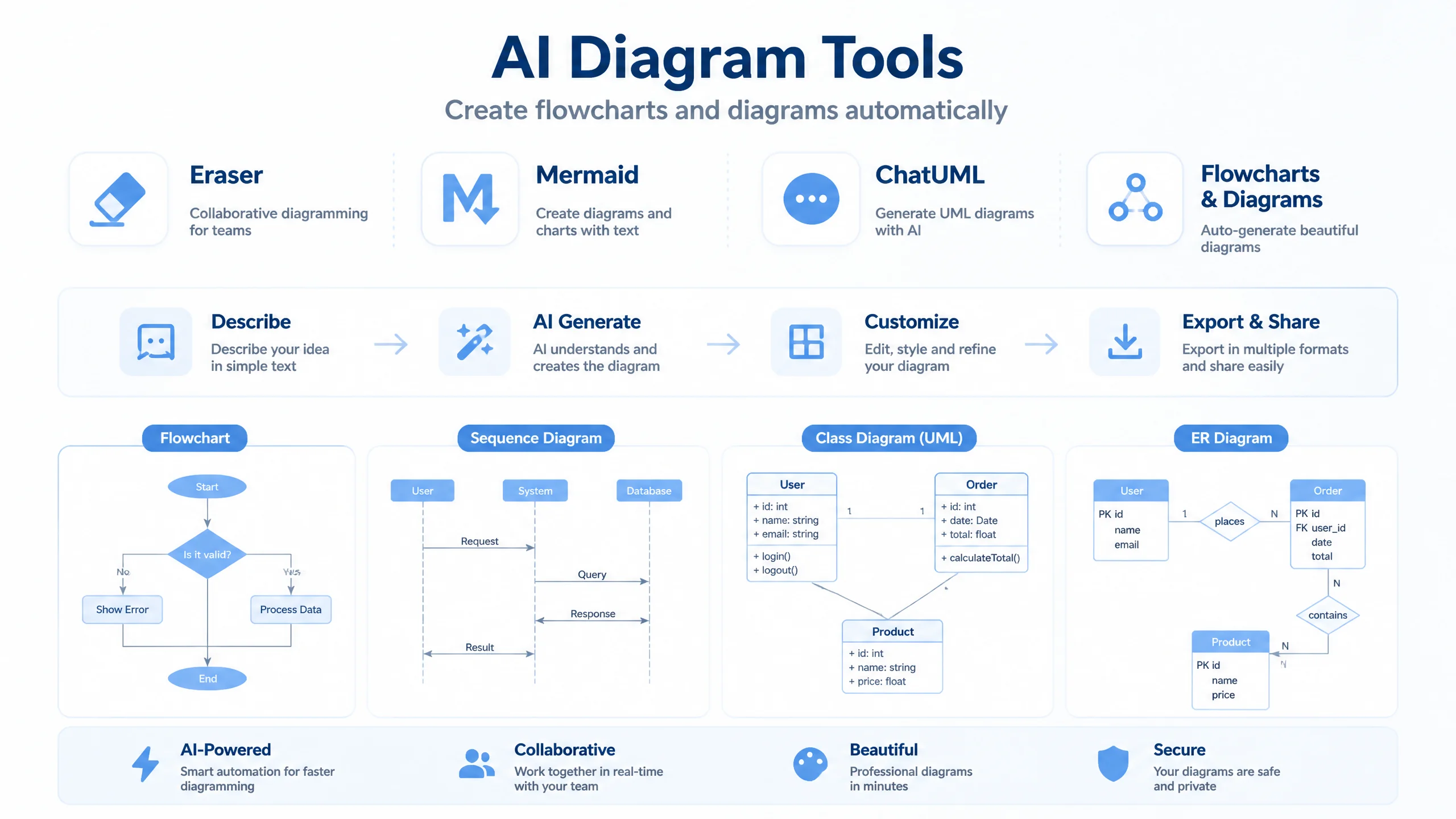

AI画流程图工具对比：Eraser、Mermaid AI、ChatUML实测

AI画流程图这事儿，2026年从玩具变成生产力了。我手里同时跑着Eraser、Mermaid AI、ChatUML三款主流工具，外加Draw.io AI和Whimsical AI做对照，目标是把同一张系统架构图喂给三家，看谁出的图好看、能改、还便宜。先说结论。

三款AI画图工具有啥区别

原子答案：Eraser是"AI+手绘风格"的设计工具、画图最美；Mermaid AI是代码生成图表、程序员最爱；ChatUML是对话式出UML、最快但样式少。

Eraser（官网eraser.io）是旧金山小团队出的，2024年起主打"diagram-as-code"加AI辅助，画图风格清爽有手绘感。Mermaid AI（官网mermaid.js.org）是开源老牌Mermaid的AI增强版，输入自然语言生成Mermaid代码再渲染。ChatUML（官网chatuml.com）走对话路线，你说需求它出UML图。

简单分一下。设计感最强：Eraser。代码集成最强：Mermaid AI。出图最快：ChatUML。Draw.io AI和Whimsical AI作为对照，前者是Draw.io加了AI助手、后者是协作白板加了AI，和这三家定位略有差异。

实测：同一张系统架构图三家出图对比

原子答案：同一张电商系统架构图需求，Eraser出图最美、布局自动优化、配色专业；Mermaid AI出图标准、可读性强但样式朴素；ChatUML最快8秒出图但节点排布挤。

我设了统一需求：一个电商系统架构图，含前端、网关、订单服务、支付服务、库存服务、数据库、缓存、消息队列8个节点，标注调用关系。每家跑3次取最好结果。

Eraser出图最唬人。自动布局把节点排成三层金字塔，配色用了它家的"hand-drawn"主题，箭头有手绘弧度，发到Slack同事都问"你画的？"。Mermaid AI出的是标准流程图，节点方框、箭头直线，可读性满分但谈不上美观。ChatUML 8秒就出，但8个节点挤成一团，得手动拖半天。

评分（满分10）：Eraser 8.8、Mermaid AI 7.8、ChatUML 6.5。但场景不同排名会变。

易用性：谁能上手最快

原子答案：ChatUML对话式零门槛、8秒出图；Eraser有学习曲线但AI辅助强；Mermaid AI要懂一点代码语法、对程序员友好。

上手难度差别大。ChatUML最简单，打开网页输入"画一个电商系统架构图，含8个微服务"，回车就出图。我妈都能用。

Eraser中等。它有AI助手但界面是双栏：左边写描述、右边出图。你要学会用它的"diagram-as-code"语法，比如`Frontend -> API Gateway`。半小时能上手，一上午能熟练。

Mermaid AI对程序员最自然。你本来就在写文档，输入`graph TD; A[Frontend] --> B[API Gateway]`，它渲染成图。但非技术同事看到这串代码会头大。

话说回来，Whimsical AI的零门槛体验和ChatUML有一拼，但它更偏白板协作，做架构图不如Eraser专业。这俩我后续单写一篇细聊。

美观度：谁出的图能直接汇报

原子答案：Eraser默认主题就好看、hand-drawn风格独一档；Mermaid AI默认样式朴素、需自定义主题才出彩；ChatUML样式固定、改不了多少。

这是Eraser的杀手锏。它内置多套主题，"Hand-drawn"风格像设计师手画的，"Clean"风格适合正式汇报，"Dark"风格做技术文档特别搭。配色都是设计师调过的，不是默认蓝紫。

Mermaid AI默认样式是真的朴素。白底、黑框、灰箭头，像10年前的Visio。要变好看得自己写主题代码，比如`classDef blue fill:#2196F3`。会写的人能调出漂亮图，不会写就接受朴素。

ChatUML样式基本固定。几种模板可选，但都不能深度自定义。出图能用，但拿去做客户汇报差点意思。

如果是要做对外汇报的图，配合AI演示工具对比里的Gamma或Tome，把Eraser出的图嵌进去，整体观感直接拉满。

可编辑性和版本控制

原子答案：Mermaid AI是纯文本代码、Git版本控制完美；Eraser支持代码视图和可视化编辑双模式；ChatUML只能可视化拖拽、无代码视图。

这块是程序员的痛点。画完图要改、要存版本、要团队协作。

Mermaid AI是纯文本。`.md`文件里写Mermaid代码，Git diff一目了然，团队协作改图就像改代码一样。这点对技术团队太香了。

Eraser支持双模式。左边代码视图、右边可视化，改任一边同步。也能导出`.eraser`文件存Git。但它代码语法是自家的，不是行业标准，迁移成本有。

ChatUML只能可视化拖拽。改图全靠鼠标，没代码视图，版本控制只能存PNG或导出文件。对程序员不友好，对产品经理刚好。

顺带一提，做数据流图或者复杂可视化，AI数据可视化工具2026更新里的工具更专业。程序员写代码画图，可以参考AI编程助手2026对比里Cursor或Copilot的辅助。

能画什么图

原子答案：Mermaid AI支持最全——流程图、时序图、类图、甘特图、ER图等15+种；Eraser主打架构图和流程图、5-6种核心；ChatUML偏UML、5种左右。

Eraser的甜点区是系统架构图和流程图。它的"architecture diagram"模板是真的好用，画微服务架构一绝。流程图、时序图也支持，但UML类图、ER图就不行了。

Mermaid AI覆盖最广。流程图、时序图、类图、状态图、ER图、甘特图、思维导图、用户旅程图……15种以上都有。一个工具搞定技术文档所有图需求。

ChatUML偏UML。用例图、类图、时序图、活动图、组件图，5种核心UML。画流程图也行但不是强项。

导出格式：能不能塞进文档

原子答案：三款都支持PNG和SVG；Mermaid AI额外支持Markdown内联、可直接嵌入GitHub README；Eraser支持PDF和高清PNG；ChatUML格式最少。

格式这事别小看。塞进Word要PNG，做PPT要SVG，写技术文档要Markdown内联。

Mermaid AI的Markdown内联是真香。GitHub README、GitLab Wiki、Notion、Obsidian都原生支持Mermaid代码块，写文档直接贴代码，不用导出图片。这点对程序员无可替代。

Eraser导出最丰富。PNG、SVG、PDF、高清PNG都行，还能导出代码文件。做客户汇报PDF一键搞定。

ChatUML格式最少。PNG、SVG两种，其他没有。够用但不灵活。

价格对比：哪款性价比高

原子答案：Mermaid AI核心开源免费、AI增强Pro 10美元/月；Eraser免费版每月25次AI生成、Pro 12美元/月；ChatUML免费版每月10次、Pro 8美元/月。

算笔账。Mermaid AI最良心，核心功能开源免费用，AI增强才10美元。Eraser 12美元但AI生成次数无限，重度用户划算。ChatUML 8美元最便宜但credits少，轻度用够了。

根据Stack Overflow 2025开发者调查，78%的开发者在技术文档中使用过图表工具，其中Mermaid市场份额达34%，位居第一，Eraser和Draw.io分列二三。这数字说明Mermaid是程序员的事实标准。

我个人的判断：写技术文档选Mermaid AI，做对外汇报选Eraser，临时出个UML图选ChatUML。三家都有免费版，先试再付费。

我用Mermaid画技术文档的真实体验

原子答案：我用Mermaid AI半年画了40多张技术文档图，全部Git管理，团队协作改图效率提升约60%，但翻车点是复杂图布局自动崩。

这事儿得细说。我是后端程序员，团队写API文档、架构文档、时序图都靠Mermaid。半年前Mermaid出了AI增强，我开始用它画图。

流程很顺。文档里写`sequenceDiagram; Client->>API: Request; API->>DB: Query`，AI能根据这段描述自动补充细节节点，比如加上缓存层、错误处理分支。一张时序图从手写10分钟压到3分钟。

翻车点是复杂图。节点超过15个的架构图，Mermaid自动布局经常崩，箭头交叉、节点重叠，得手动调`rankdir`或者拆成多张图。这事儿没好办法，复杂图就是它的天花板。

另外AI生成的代码偶尔有语法错误，渲染失败但不报错原因，得自己排查。我踩过几次坑，现在AI出的代码都会过一遍再渲染。

程序员到底选哪个

原子答案：写技术文档选Mermaid AI、和Git无缝集成；做架构汇报选Eraser、最美观；临时出UML图选ChatUML、最快。别一上来买年付。

对号入座。后端/前端程序员写文档：Mermaid AI，开源免费核心+10美元Pro，Git diff改图爽。架构师/技术Leader做汇报：Eraser，12美元画最美架构图。产品经理/测试画UML：ChatUML，8美元零门槛。学生党：Mermaid开源版够用，免费。

有个小技巧：同一张图三家都跑一遍，挑最好的用。我自己实测，三家出同一个时序图，节点排布差异比想象中大，挑的过程本身也能摸清各家脾气。

常见问题

Eraser和Mermaid AI哪个画流程图更好？

美观度Eraser胜、和设计师手画有一拼；可编辑性和Git集成Mermaid胜、纯文本代码版本控制完美；程序员选Mermaid、设计师选Eraser。

AI画的流程图能直接用于商业项目吗？

可以。三款付费版生成的图表均可商用，Mermaid核心开源MIT协议最宽松，Eraser和ChatUML付费版授予商用授权。

程序员写技术文档用哪款AI画图工具？

Mermaid AI最对口，纯文本代码、GitHub README原生渲染、Git版本控制、10美元Pro性价比高，是技术文档事实标准。

AI画的复杂架构图布局会崩吗？

会。节点超过15张时Mermaid和ChatUML自动布局容易箭头交叉、节点重叠，Eraser布局算法最稳；复杂图建议拆成多张子图分别画。
