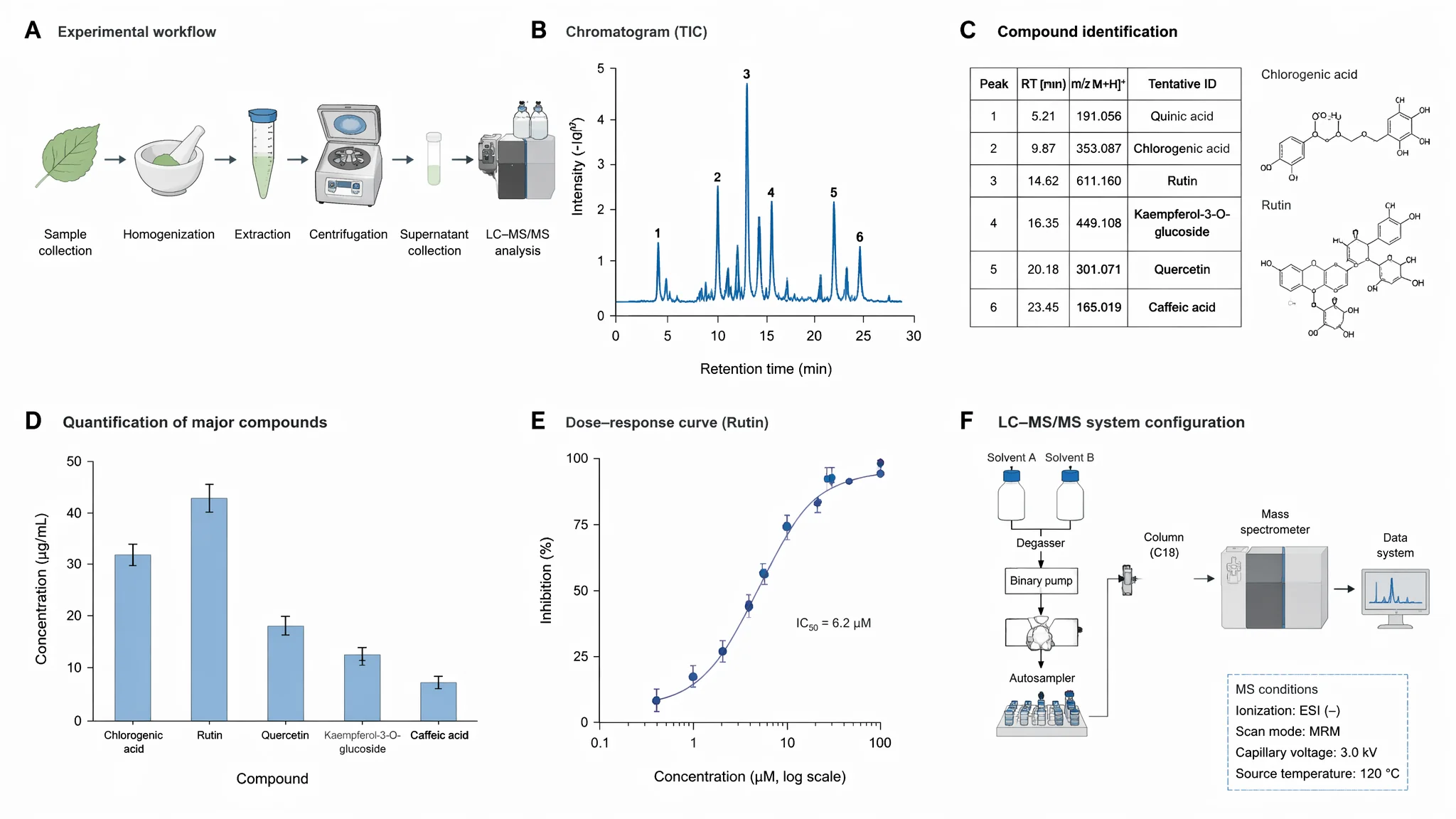

AI绘画科研作图实用教程与规范

ai绘画科研作图是近一两年兴起的需求，研究生和科研人员想用AI提升配图效率。但这块有严格规范，用错了可能被质疑学术不端。今天把科研作图里AI能用在哪、不能用在哪讲清楚，都是帮人做过论文配图总结的经验。

科研作图里AI能干什么不能干什么

AI能画机制示意图、实验装置图、概念图这类"示意性"配图，不能画数据图表、统计图、实验结果图这类"数据性"配图——数据图必须用Origin、Python等工具精确生成，AI生成的数据是假的。

示意图是表达概念和机制的，允许艺术化处理，AI画合适。数据图反映真实实验结果，差一个数值都算造假，AI瞎编的数据不能用。这个边界必须守住，否则学术风险很大。机制图(信号通路、反应机理)、装置图(实验设备示意)、概念图(理论模型)这三类是AI的主战场。

提示词规范基础看SD提示词合集，科研图有特殊的风格要求。

科研示意图的提示词风格

科研示意图要"清晰准确、风格统一、留白充分"——写clean technical illustration、flat design、minimalist、white background，避免AI画成花哨的艺术插画。

科研图忌讳花哨。写"scientific illustration, technical diagram style, flat vector, limited color palette, clear labels, white background, isometric view"锁定简洁专业风格。颜色控制在3-4种，用期刊常见的蓝绿橙配色。负向提示词加"artistic, painterly, photorealistic, busy background"排除掉不专业的元素。

根据Nature期刊的配图规范，科研示意图要求矢量或300dpi以上、字体清晰、配色对色盲友好，AI出图后还得在AI或Inkscape里加工标注。

实验装置图的画法和核实

AI画实验装置图效率高但细节容易出错——烧杯接口、导管走向、仪器结构常画错，必须对照真实装置逐项核实，不能直接用AI的输出。

写"laboratory equipment diagram, glassware setup, distillation apparatus, beaker flask condenser, technical line drawing, labeled parts"。AI能快速画出装置雏形，但接口位置、阀门方向、管路连接这些细节经常不对。我帮人画过蒸馏装置，AI把冷凝管接反了，幸亏核对时发现。所以AI出的装置图一定要让懂实验的人核实，别盲目用。

这类核实工作和AI画不出修复的逻辑一样——AI输出后必须人工核对，科研图核对更严格。

信号通路和机制图的配色规范

信号通路图(如细胞信号传导)的配色要符合期刊惯例——蛋白质用特定色系、激活用箭头、抑制用T型线，AI不懂这些约定要手动加。

AI能画出信号通路的"形"(分子、箭头、细胞)，但"规矩"(哪种分子用什么色、激活抑制符号)它不熟。写"cell signaling pathway diagram, protein interaction network, phosphorylation sites, kinase cascade"出个雏形，然后在BioRender或AI里按期刊惯例补配色和符号。激活用绿色箭头、抑制用红色T型线是通用约定。

老实讲AI在机制图里只适合打草稿，规范部分还得靠专业工具和人。

提示词模板：三款科研示意图

下面三套实测可用，按题材挑，出图后务必人工核对细节。

实验装置图：laboratory distillation apparatus diagram, round bottom flask condenser thermometer, technical line drawing style, labeled components, isometric view, white background, clean vector illustration, scientific textbook style

细胞机制图：cell signaling pathway illustration, membrane receptor, intracellular cascade, phosphorylation, nucleus, flat scientific style, soft blue green palette, labeled proteins, minimalist white background

生态概念图：ecosystem concept diagram, energy flow arrows, trophic levels, sun producer consumer decomposer, flat vector style, limited earth tone palette, clean labels, educational illustration

科研图改图流程参考AI绘画改图的局部重绘，细节修正用这招。

翻车实录：AI把实验装置的关键部件画错

帮人画一组电化学实验装置图，AI把工作电极和对电极的位置画反了，参比电极还画成了普通导线——这种错误直接用进论文会被审稿人质疑实验设计的真实性。

幸亏导师过目时发现，指出电极位置和真实装置不符。返工对照真实装置用局部重绘逐个修正，花了半天。教训：AI画科研装置图只当草稿，每个部件都要对照实物或文献图核实。科研图的容错率远低于艺术图，一个部件画错可能误导读者。

这次翻车让我定了个规矩——科研图AI出图后必须过一遍"懂行的人"的审核。

版权和学术规范注意事项

用AI生成科研配图要遵守期刊的AI使用披露要求——多数期刊要求在图注或方法部分说明AI的使用情况，且AI不能编造数据或结果。

Nature、Science等顶刊已出台AI使用政策，要求透明披露AI辅助绘图，禁止用AI生成虚假数据或篡改实验结果。示意图用AI辅助是允许的，但要在acknowledgement或方法里写明。直接用AI图不披露，被发现有学术不端风险。投稿前一定查目标期刊的AI政策。

工具选型看Adobe Firefly官方，商用授权清晰，科研用途版权风险低。更多工具对比看热门AI绘画对比。

常见问题

AI能直接画论文里的数据图表吗？

不能。数据图表(柱状图、折线图、散点图)必须用Origin、Python matplotlib、GraphPad等工具根据真实数据生成。AI画的数据是虚构的，用在论文里算数据造假，学术风险极大。AI只适合画示意性配图。

用AI画科研配图需要披露吗？

多数期刊要求披露。Nature、Science等已明确要求在方法或图注说明AI辅助使用情况。投稿前查目标期刊的AI政策，该披露就披露，别心存侥幸，被发现不披露比披露了影响更大。

科研示意图用什么工具画最专业？

专业科研图首选BioRender(生物医学)、Adobe Illustrator(通用矢量)、Inkscape(免费)。AI绘画适合快速出草稿和概念图，最终成图建议在矢量软件里精修标注，保证清晰度和可编辑性。

AI画的实验装置图能直接用吗？

不能直接用。AI画的装置图细节(接口、电极、管路)经常出错，必须对照真实装置或文献逐项核实，错了用局部重绘修正。科研图容错率低，一个部件画错就可能误导读者或被审稿人质疑。
